Panduan Lengkap: Skema AC Mitsubishi Canter untuk Performa Optimal
Skema AC Mitsubishi Canter merupakan rancangan detail sistem pendingin udara yang diaplikasikan pada truk Mitsubishi Canter. Memahami skema ini krusial untuk perawatan, perbaikan, dan optimalisasi kinerja AC, terutama dalam kondisi operasional berat.
Memastikan AC truk berfungsi dengan baik bukan hanya tentang kenyamanan pengemudi, tetapi juga tentang efisiensi operasional. Sistem AC yang prima menjaga suhu kabin ideal, mengurangi kelelahan pengemudi, dan pada akhirnya meningkatkan produktivitas. Perawatan yang tepat, didasarkan pada pemahaman skema AC, dapat mencegah kerusakan yang lebih besar dan biaya perbaikan yang mahal.
Skema AC Mitsubishi Canter melibatkan berbagai komponen yang bekerja secara sinergis. Mulai dari kompresor yang memompa refrigeran, kondensor yang melepaskan panas, evaporator yang mendinginkan udara, hingga berbagai sensor dan kontrol elektronik. Memahami fungsi masing-masing komponen dan bagaimana mereka berinteraksi adalah kunci untuk mendiagnosis masalah dan melakukan perbaikan yang efektif.
Artikel ini akan mengupas tuntas skema AC Mitsubishi Canter, memberikan panduan praktis untuk perawatan, identifikasi masalah umum, dan solusi yang bisa diterapkan. Dengan pemahaman yang baik, pemilik dan mekanik truk Canter dapat memastikan sistem AC beroperasi optimal, memberikan kenyamanan, dan mendukung kelancaran bisnis.

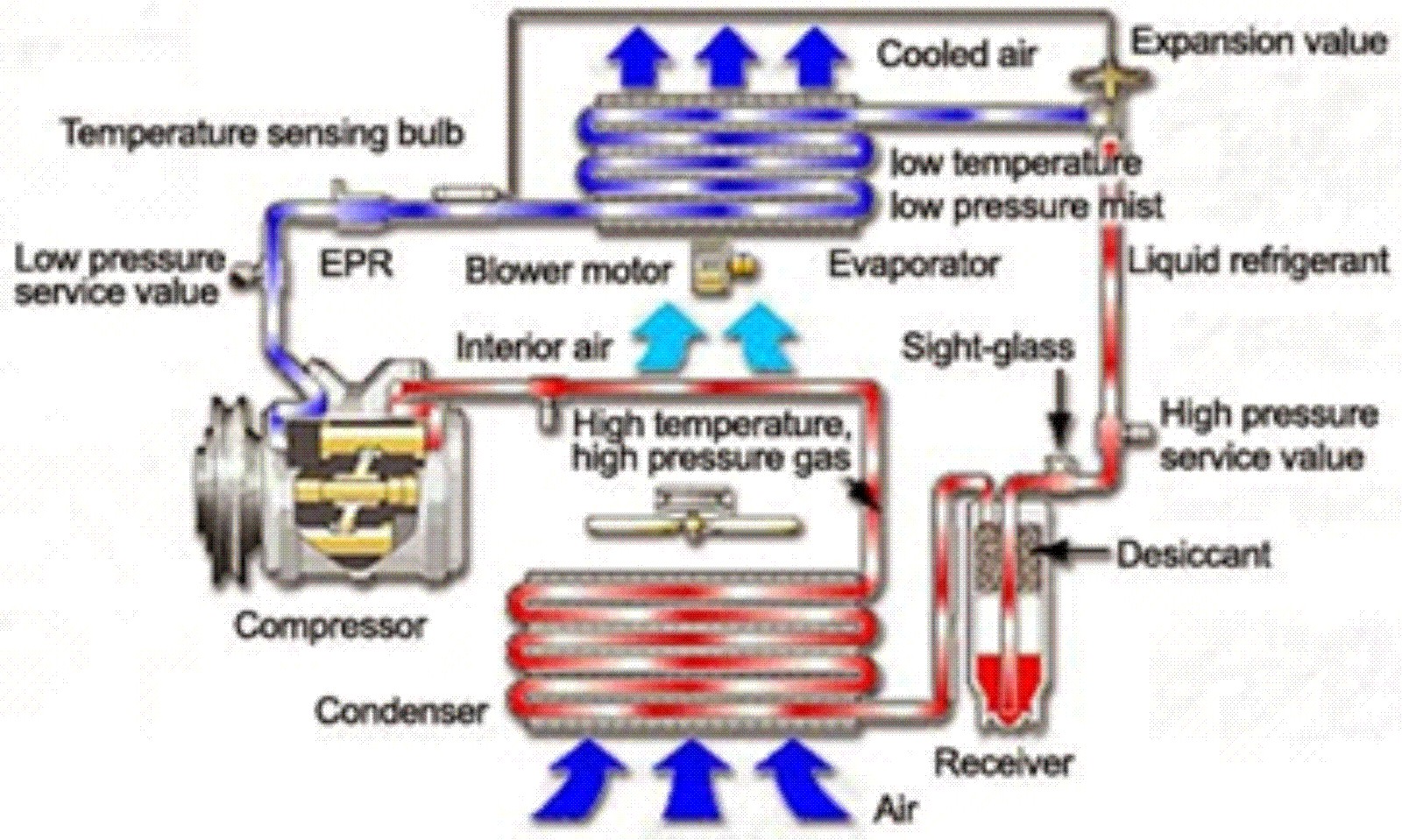

Memahami Komponen Utama Skema AC Mitsubishi Canter
Skema AC Mitsubishi Canter terdiri dari beberapa komponen vital yang bekerja bersama untuk menghasilkan udara sejuk di dalam kabin. Pemahaman mendalam tentang fungsi dan cara kerja masing-masing komponen ini sangat penting untuk perawatan dan perbaikan yang efektif.

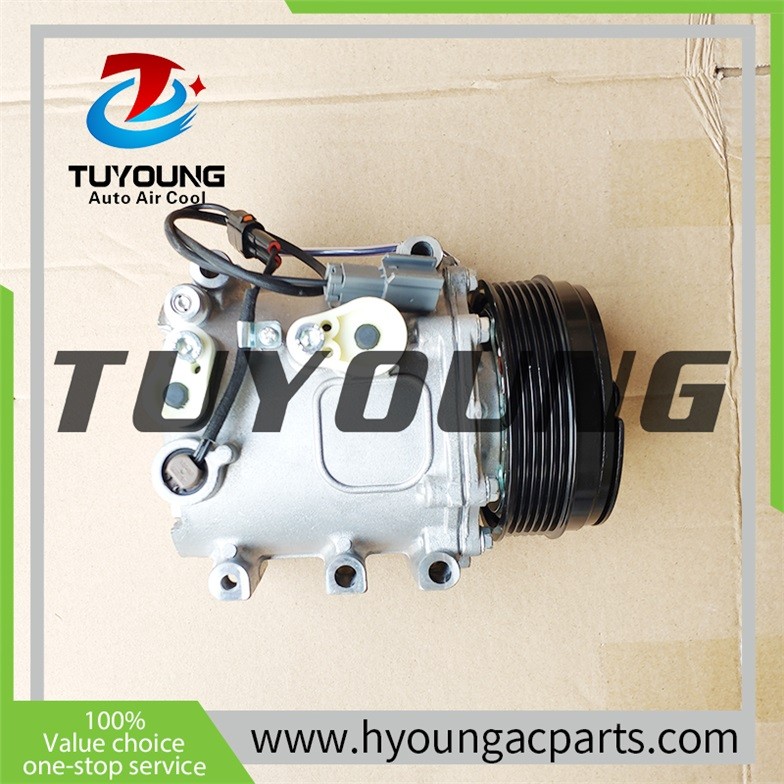

Kompresor AC: Jantung Sistem Pendingin
Kompresor AC berfungsi memompa refrigeran ke seluruh sistem. Refrigeran ini, dalam bentuk gas bertekanan tinggi, kemudian didorong ke kondensor.
Tanpa kompresor yang berfungsi baik, siklus pendinginan tidak akan terjadi. Perawatan rutin, seperti pemeriksaan kebocoran dan penggantian oli kompresor, sangat penting.
Kondensor AC: Melepas Panas Refrigeran
Kondensor AC terletak di depan radiator dan berfungsi melepaskan panas dari refrigeran bertekanan tinggi yang datang dari kompresor. Proses ini mengubah refrigeran menjadi cairan bertekanan tinggi.
Kondensor yang kotor atau tersumbat akan mengurangi efisiensi pelepasan panas, menyebabkan AC bekerja lebih keras dan kurang dingin. Pembersihan kondensor secara berkala sangat disarankan.
Evaporator AC: Mendinginkan Udara Kabin
Evaporator AC terletak di dalam kabin dan berfungsi menyerap panas dari udara yang melewatinya. Refrigeran cair bertekanan rendah dari katup ekspansi masuk ke evaporator dan berubah menjadi gas, menyerap panas dari udara di sekitarnya.
Udara yang telah didinginkan kemudian dihembuskan ke dalam kabin melalui blower. Evaporator yang kotor dapat menjadi sarang bakteri dan jamur, sehingga perlu dibersihkan secara rutin.
Katup Ekspansi: Mengatur Aliran Refrigeran
Katup ekspansi berfungsi mengatur aliran refrigeran cair ke evaporator. Katup ini memastikan refrigeran masuk ke evaporator pada tekanan dan suhu yang tepat untuk proses pendinginan yang optimal.
Kerusakan pada katup ekspansi dapat menyebabkan aliran refrigeran tidak sesuai, mengakibatkan AC kurang dingin atau bahkan tidak berfungsi sama sekali.
Blower AC: Sirkulasi Udara Dingin
Blower AC berfungsi menghembuskan udara dingin dari evaporator ke dalam kabin. Blower ini digerakkan oleh motor listrik dan memiliki beberapa kecepatan untuk mengatur volume udara yang dihembuskan.
Blower yang rusak atau kotor akan mengurangi aliran udara dingin ke dalam kabin. Pembersihan blower secara berkala dapat meningkatkan efisiensi dan mencegah masalah kesehatan.

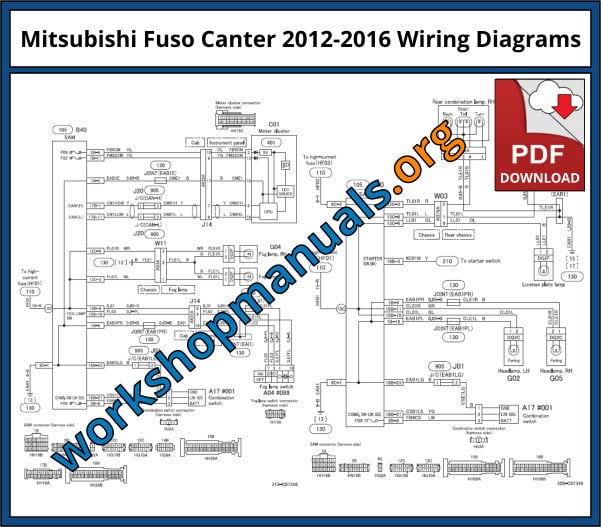

Pentingnya Memahami Diagram Kelistrikan AC Mitsubishi Canter
Selain komponen mekanis, sistem AC Mitsubishi Canter juga melibatkan sistem kelistrikan yang kompleks. Memahami diagram kelistrikan AC sangat penting untuk mendiagnosis masalah yang berkaitan dengan kontrol, sensor, dan aktuator.
Identifikasi Komponen Kelistrikan Utama
Diagram kelistrikan AC menunjukkan lokasi dan koneksi dari berbagai komponen kelistrikan, seperti relay, sensor suhu, saklar tekanan, dan modul kontrol AC (jika ada).
Memahami fungsi masing-masing komponen ini membantu dalam mengidentifikasi sumber masalah kelistrikan.
Membaca Diagram Kelistrikan dengan Benar
Diagram kelistrikan biasanya menggunakan simbol-simbol standar untuk mewakili komponen dan koneksi. Memahami arti simbol-simbol ini sangat penting untuk membaca diagram dengan benar.
Selain itu, diagram juga menunjukkan jalur kabel dan warna kabel, yang membantu dalam melacak koneksi dan mengidentifikasi kabel yang putus atau korsleting.
Penggunaan Multimeter untuk Pengukuran
Multimeter adalah alat penting untuk mendiagnosis masalah kelistrikan pada sistem AC. Dengan multimeter, dapat mengukur tegangan, arus, dan resistansi pada berbagai titik dalam rangkaian kelistrikan.
Pengukuran ini membantu dalam mengidentifikasi komponen yang rusak atau koneksi yang bermasalah.
Troubleshooting Masalah Kelistrikan Umum
Masalah kelistrikan umum pada sistem AC meliputi sekring putus, relay rusak, sensor yang tidak berfungsi, dan kabel yang putus atau korsleting.
Dengan memahami diagram kelistrikan dan menggunakan multimeter, masalah-masalah ini dapat didiagnosis dan diperbaiki dengan efektif.
Perawatan Preventif untuk Menjaga Performa AC Mitsubishi Canter
Perawatan preventif adalah kunci untuk menjaga performa AC Mitsubishi Canter tetap optimal dan mencegah kerusakan yang lebih besar. Jadwal perawatan rutin, termasuk pemeriksaan dan penggantian komponen yang aus, dapat memperpanjang umur sistem AC dan mengurangi biaya perbaikan.
Pemeriksaan Rutin Refrigeran
Pemeriksaan rutin refrigeran sangat penting untuk memastikan sistem AC berfungsi dengan baik. Kekurangan refrigeran dapat menyebabkan AC kurang dingin atau bahkan tidak berfungsi sama sekali.
Pemeriksaan dapat dilakukan dengan menggunakan alat pengukur tekanan refrigeran. Jika tekanan refrigeran rendah, perlu dilakukan pengisian ulang.
Pembersihan Kondensor dan Evaporator
Kondensor dan evaporator yang kotor dapat mengurangi efisiensi pendinginan. Debu, kotoran, dan serangga dapat menumpuk pada permukaan kondensor dan evaporator, menghambat aliran udara dan mengurangi kemampuan pelepasan panas.
Pembersihan kondensor dan evaporator dapat dilakukan dengan menggunakan sikat lembut dan air sabun. Hindari penggunaan air bertekanan tinggi, karena dapat merusak fin kondensor dan evaporator.
Penggantian Filter Kabin Secara Berkala
Filter kabin berfungsi menyaring debu dan kotoran dari udara yang masuk ke dalam kabin. Filter kabin yang kotor dapat mengurangi aliran udara dan menyebabkan bau tidak sedap.
Penggantian filter kabin secara berkala, idealnya setiap 6 bulan atau 12.000 km, sangat disarankan.
Pemeriksaan dan Penggantian Belt Kompresor
Belt kompresor berfungsi menghubungkan kompresor AC dengan mesin. Belt yang aus atau retak dapat menyebabkan kompresor tidak berfungsi dengan baik.
Pemeriksaan belt kompresor secara berkala sangat penting. Jika belt terlihat aus atau retak, segera lakukan penggantian.
Pelumasan Komponen yang Bergerak
Pelumasan komponen yang bergerak, seperti bearing blower dan katup ekspansi, dapat memperpanjang umur komponen dan mencegah kerusakan.
Gunakan pelumas yang sesuai dengan rekomendasi pabrikan.
Mengatasi Masalah Umum pada AC Mitsubishi Canter
Meskipun perawatan preventif dilakukan secara rutin, masalah pada AC Mitsubishi Canter tetap bisa terjadi. Berikut adalah beberapa masalah umum dan cara mengatasinya:
AC Tidak Dingin
Penyebab umum AC tidak dingin meliputi kekurangan refrigeran, kompresor rusak, kondensor kotor, evaporator tersumbat, dan katup ekspansi tidak berfungsi.
Lakukan pemeriksaan menyeluruh pada semua komponen tersebut untuk mengidentifikasi sumber masalah.
Bau Tidak Sedap dari AC
Bau tidak sedap dari AC biasanya disebabkan oleh pertumbuhan bakteri dan jamur pada evaporator.
Pembersihan evaporator dengan cairan pembersih khusus dapat menghilangkan bau tidak sedap.
Suara Berisik dari AC
Suara berisik dari AC dapat disebabkan oleh bearing blower yang aus, kompresor yang rusak, atau belt kompresor yang kendur.
Lakukan pemeriksaan pada semua komponen tersebut untuk mengidentifikasi sumber suara.
AC Mati Total
AC mati total dapat disebabkan oleh sekring putus, relay rusak, atau masalah pada modul kontrol AC (jika ada).
Periksa sekring dan relay terlebih dahulu. Jika keduanya baik-baik saja, periksa modul kontrol AC.
Kebocoran Refrigeran
Kebocoran refrigeran dapat menyebabkan AC kurang dingin atau bahkan tidak berfungsi sama sekali.
Kebocoran refrigeran dapat dideteksi dengan menggunakan alat pendeteksi kebocoran refrigeran. Setelah kebocoran ditemukan, lakukan perbaikan dan pengisian ulang refrigeran.
Butuh Pemasangan AC Truk Mitsubishi Canter di Tangerang?
Apakah AC truk Mitsubishi Canter Anda bermasalah dan membutuhkan perbaikan atau bahkan pemasangan baru? Jangan biarkan pengemudi Anda kepanasan dan menurunkan produktivitas!
Kami di ACtruk.com siap membantu Anda! Kami menyediakan layanan pemasangan AC truk profesional di Tangerang dengan teknisi berpengalaman dan peralatan lengkap.
AC yang berfungsi optimal sangat penting untuk kenyamanan pengemudi dan kelancaran operasional bisnis Anda. Dengan AC yang baik, pengemudi akan lebih fokus dan tidak mudah lelah, sehingga dapat meningkatkan efisiensi kerja dan mengurangi risiko kecelakaan.
Jangan tunda lagi! Hubungi ACtruk.com sekarang juga untuk mendapatkan penawaran terbaik dan layanan pemasangan AC truk yang cepat, tepat, dan terpercaya.
- Telepon:0811-1585-978
- WhatsApp:0811-1585-978
- Website:www.ACtruk.com
Kesimpulan: Investasi pada Sistem AC Canter yang Optimal
Memahami skema AC Mitsubishi Canter dan melakukan perawatan yang tepat adalah investasi penting untuk menjaga performa dan umur panjang sistem pendingin udara truk Anda. Dengan AC yang berfungsi optimal, pengemudi akan merasa nyaman, produktivitas meningkat, dan biaya perbaikan jangka panjang dapat ditekan.
Pastikan untuk selalu mengikuti panduan perawatan yang direkomendasikan oleh pabrikan dan segera mengatasi masalah yang muncul. Jangan ragu untuk berkonsultasi dengan teknisi AC profesional jika Anda menghadapi masalah yang kompleks.
Terima kasih telah membaca artikel ini! Semoga informasi yang kami berikan bermanfaat bagi Anda. Jangan lupa untuk membagikan artikel ini kepada teman dan kolega yang mungkin membutuhkannya.
